以前、お客様からのご要望で、カラーコーンに簡単に取付が出来るサインを自社にて制作しました。

その際は社長自ら、仕様やパーツのデザインの設定をしており、

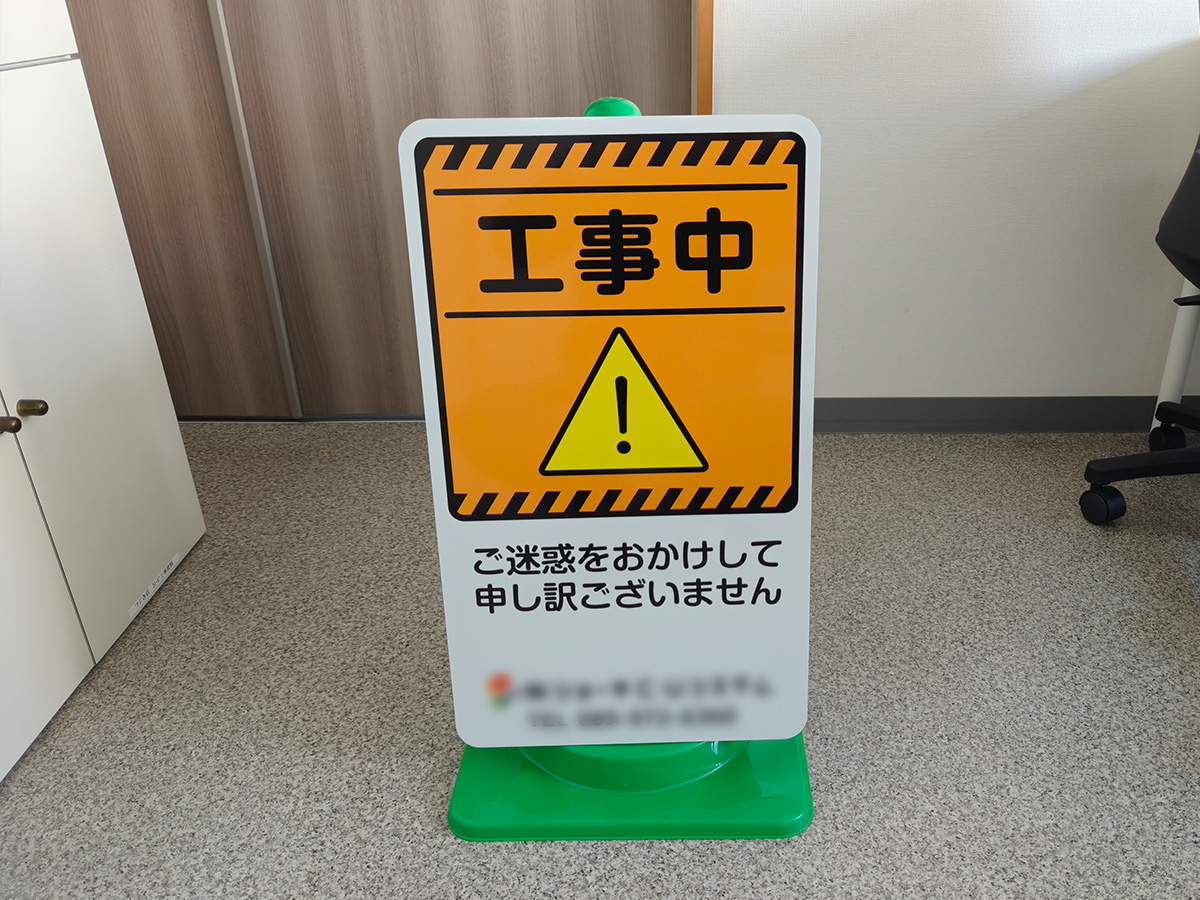

使用しないときはコンパクトに折りたためるカラーコーンサインが出来上がりました。

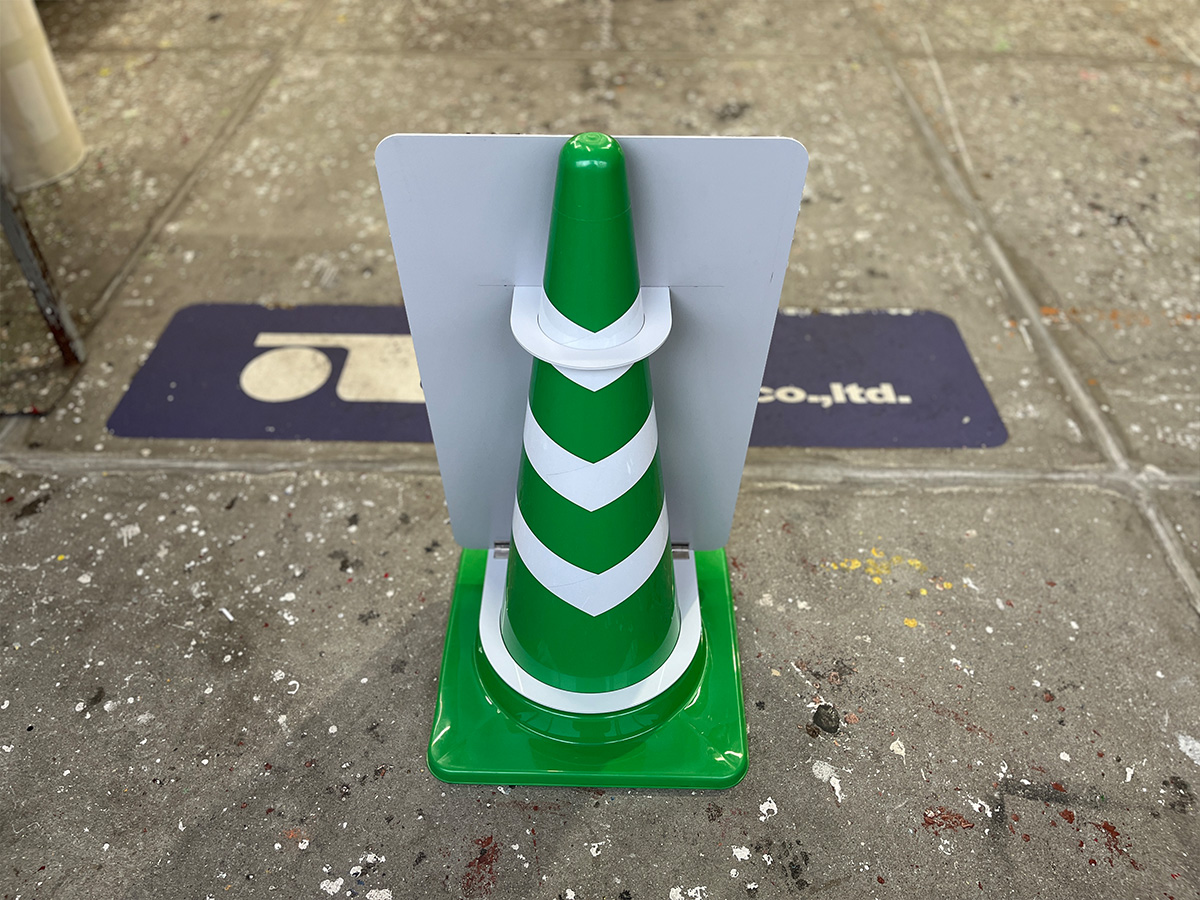

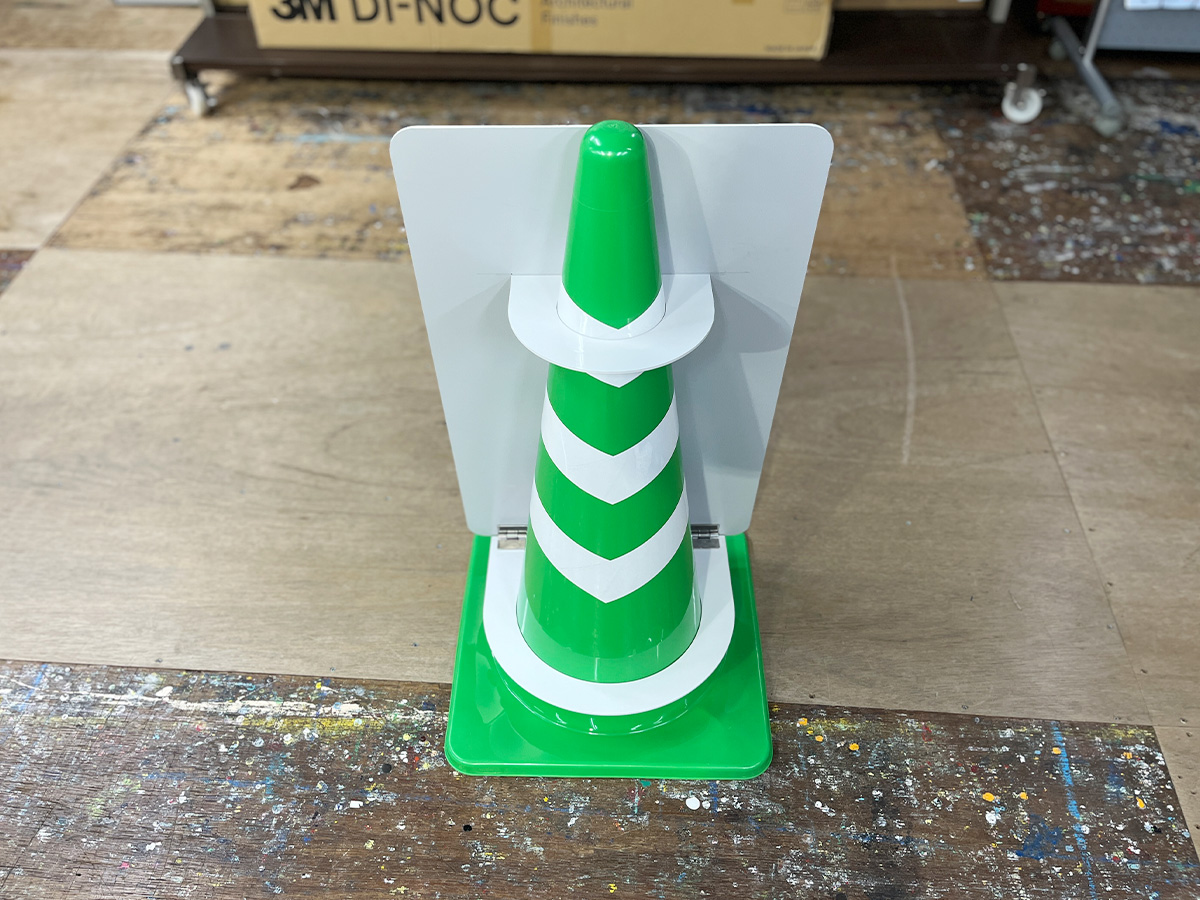

うしろから見るとこんな感じ。


今回は以前のモデルから、強度向上の目的により蝶番金具を大きいものに変更し、

再度パーツのデザインを見直していきます。

今回はその制作過程の様子を書かせていただきます！(^^♪

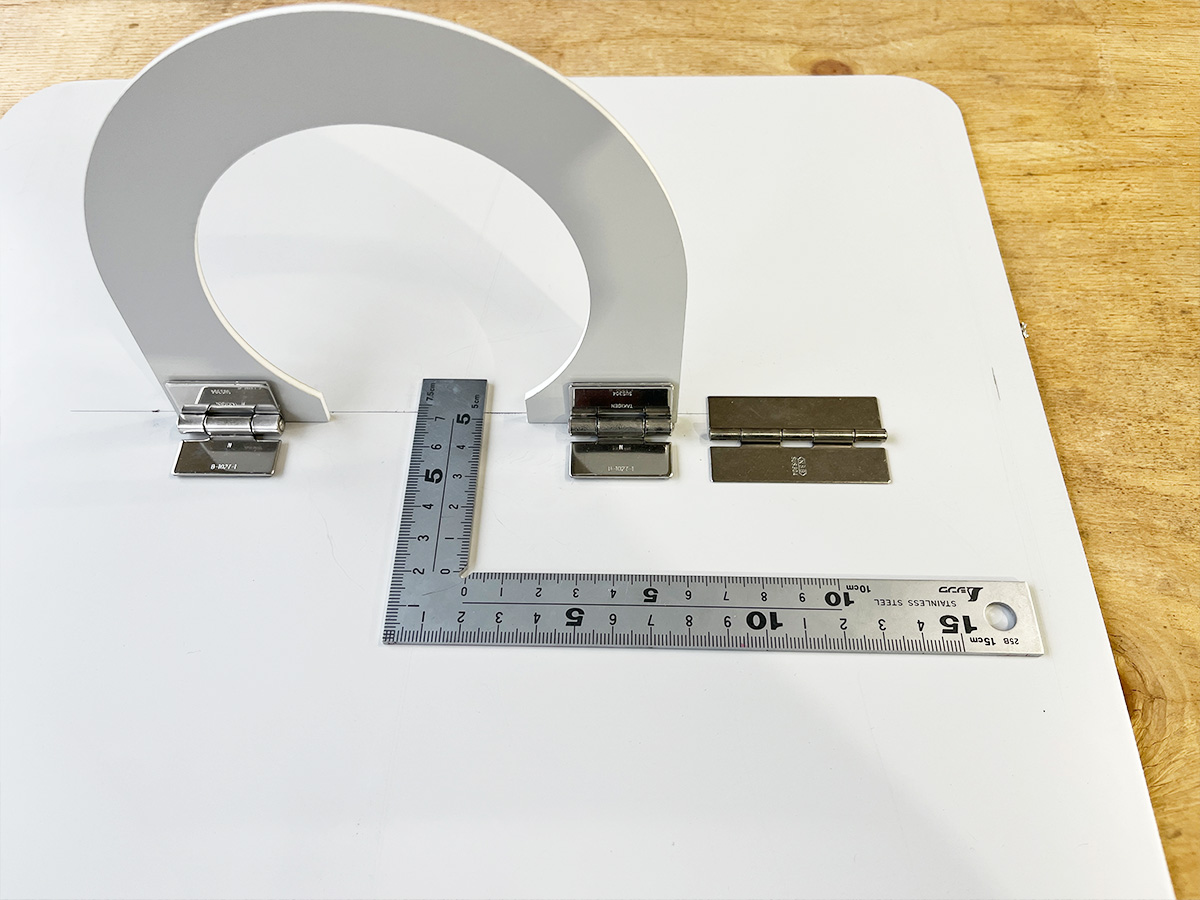

左側が初期モデル、右側が今回変更する蝶番です。かなり大きいものに変更します。

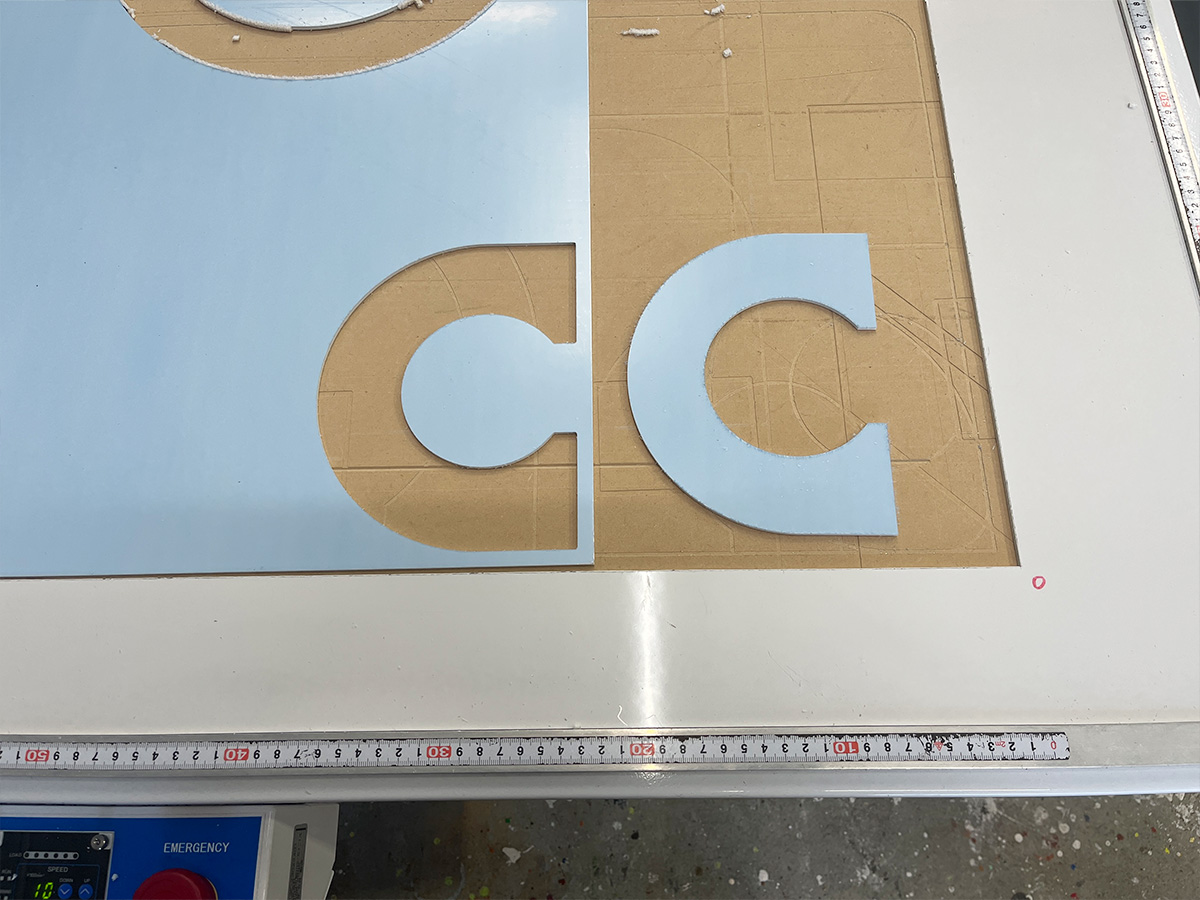

使用する部材は、表示板面・パーツ共にアルミ複合板3.0ミリをルーターにて切り出し加工して制作していきます。

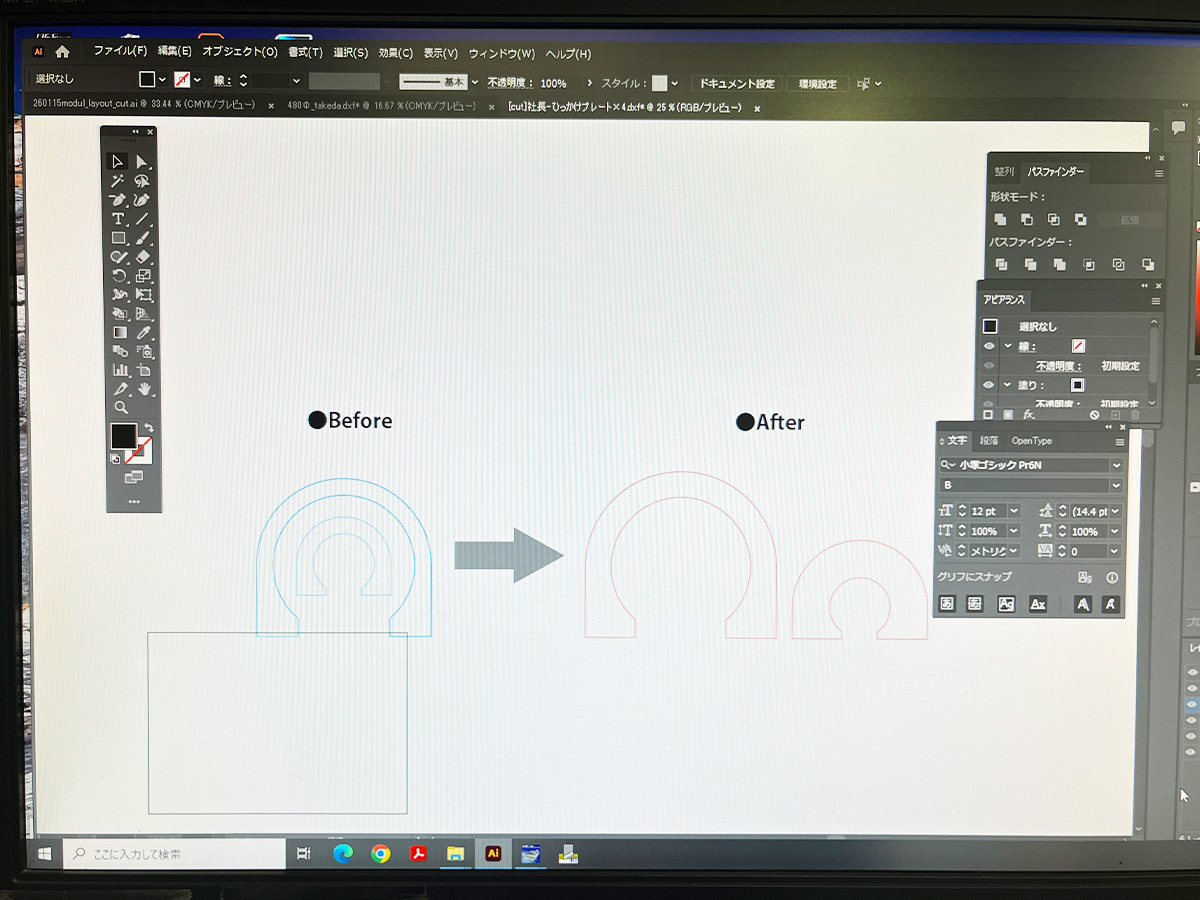

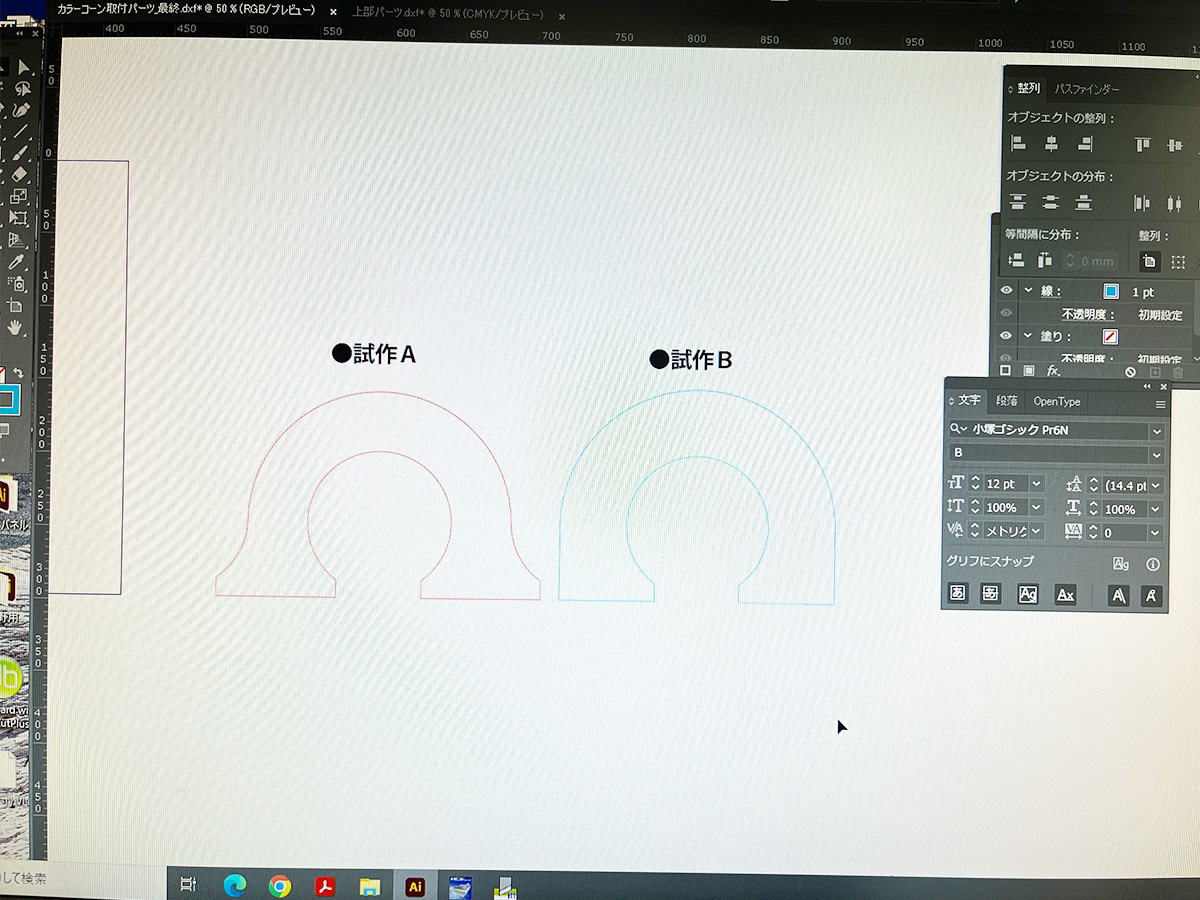

＊ 切出データはIllustratorで作図し、ルーター使用時にDXFデータに書き出しして制作します。

＊ アルミ複合板は屋外耐候性があり加工もしやすく、看板部材としてはお馴染み^^

試作品の製作

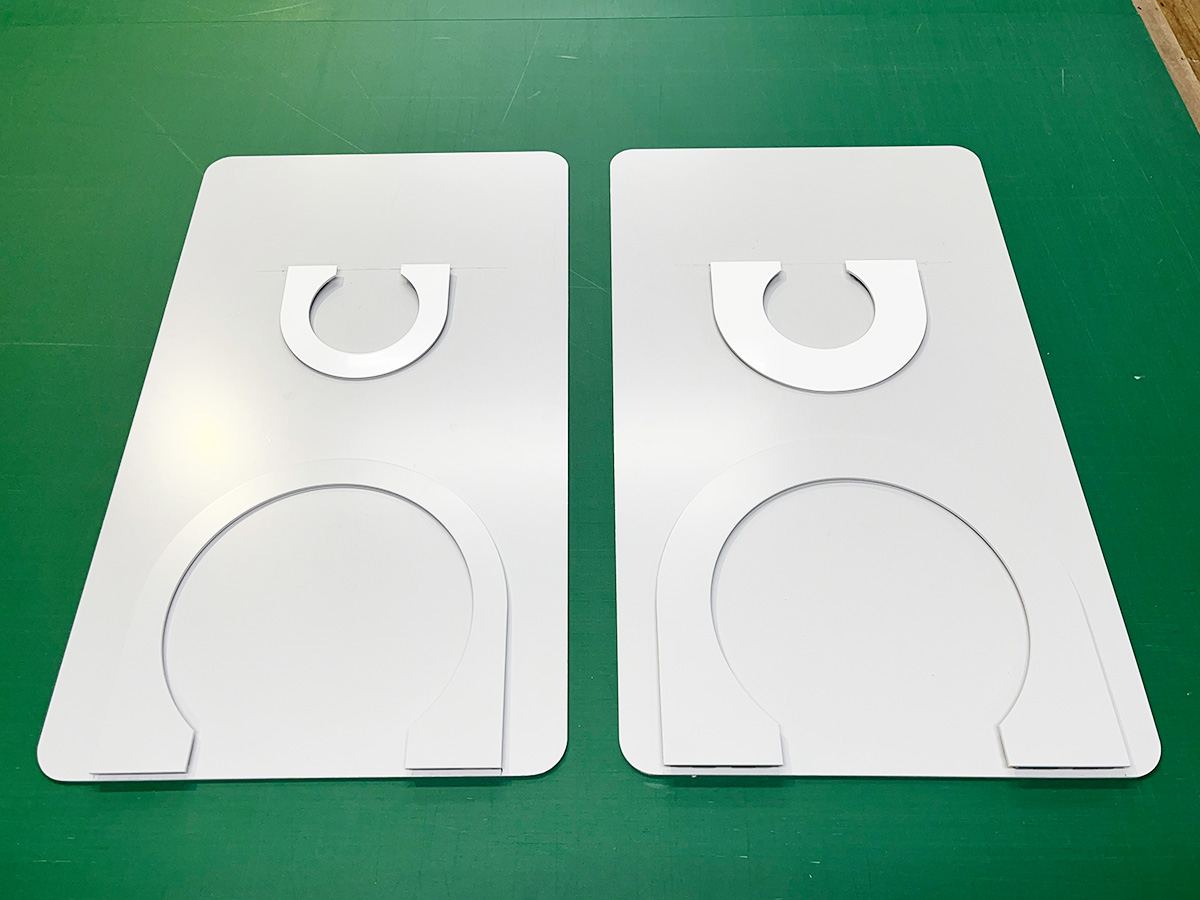

前回制作したものと蝶番の大きさを比較し、蝶番が取付可能な大きさで取付パーツのカタチを検討していきます。

取付パーツは上部・下部と2種類あり、それぞれ蝶番の大きさも異なります。

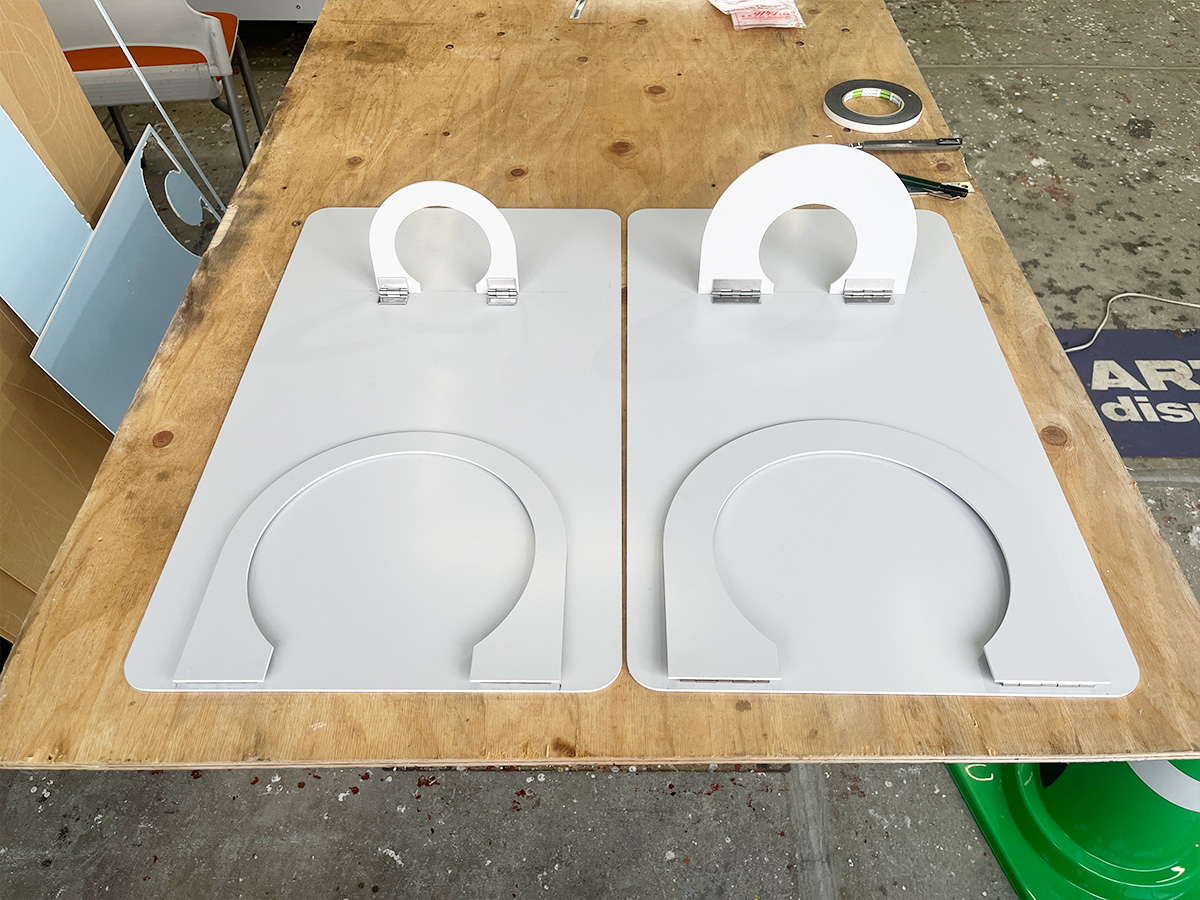

試作品を制作した上で、担当営業と制作とそれぞれの立場で意見交換を行い、改善点を検討しました。

改善点として、コーンに設置した際にぼってりと見え、

特に上部パーツが大きく、全体の印象を重たくしている点が目立ちました。

改良品の制作

蝶番の取付位置を調整し、且つ蝶番がギリギリ隠れる大きさまでパーツの外径を削って再度作図して行きます。

上部パーツ改良にともない、くびれをつけた形もプランとして考えましたが、強度の観点から取りやめに。

完成品の検討

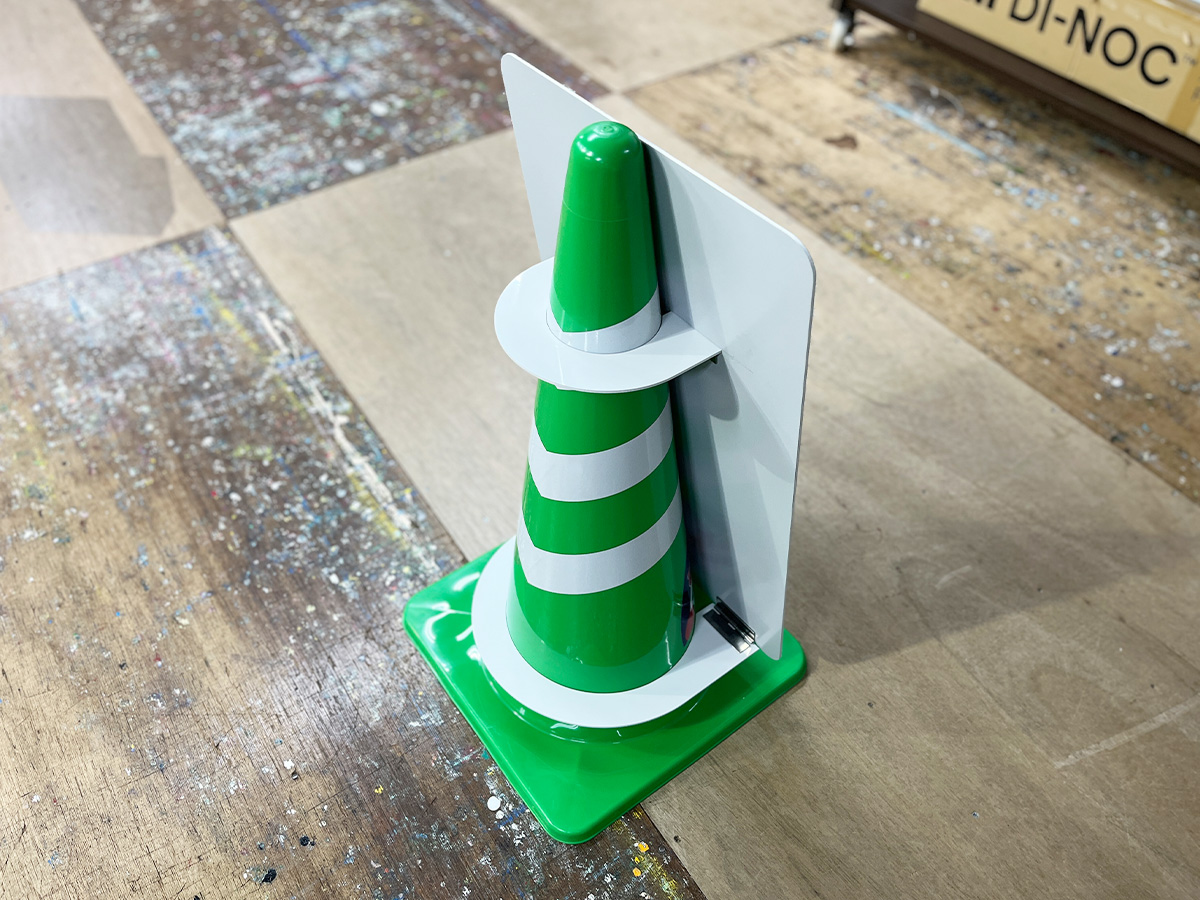

試作品に比べ、上下パーツの幅が揃っており見た目の違和感は解消されました。

設置時に少しでもスッキリとした印象に見えるよう、近づけることが出来たのではないでしょうか！

設置の様子

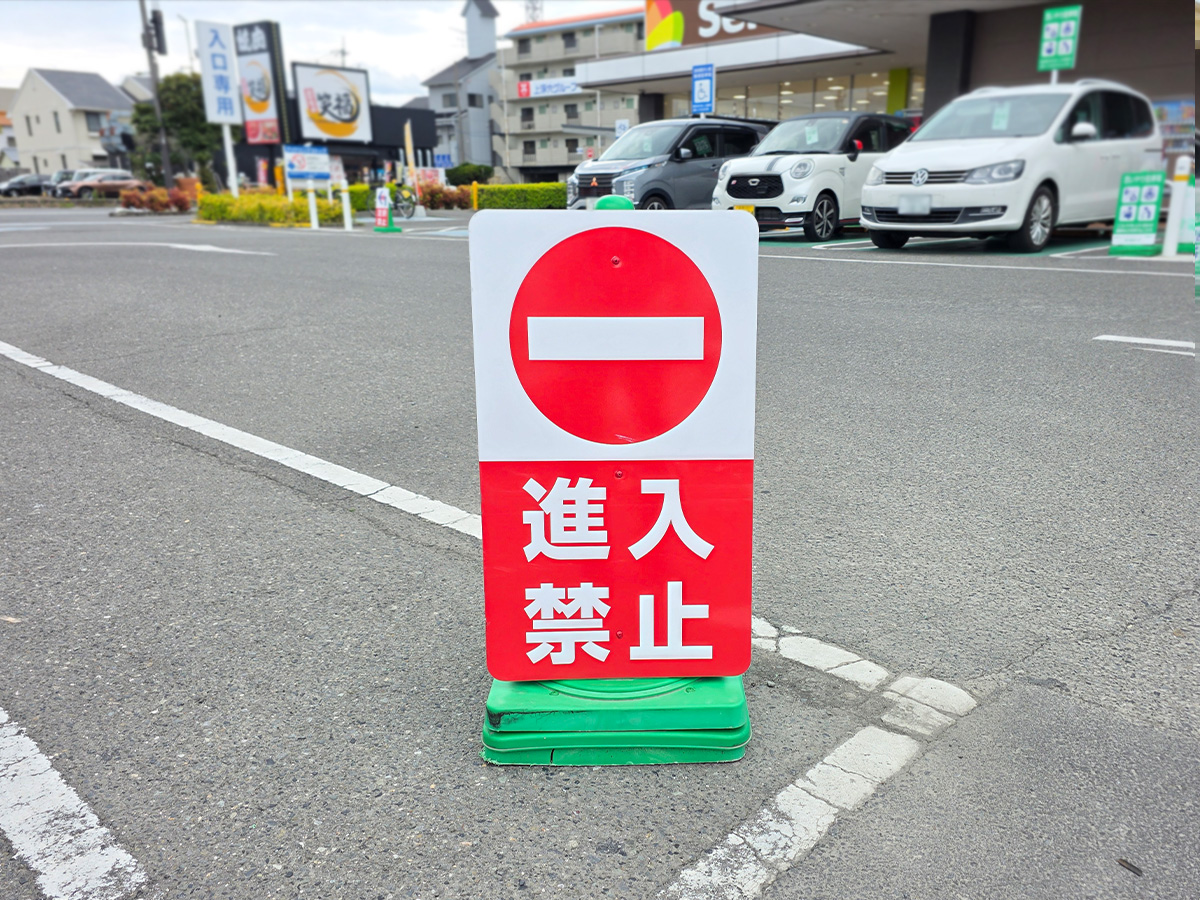

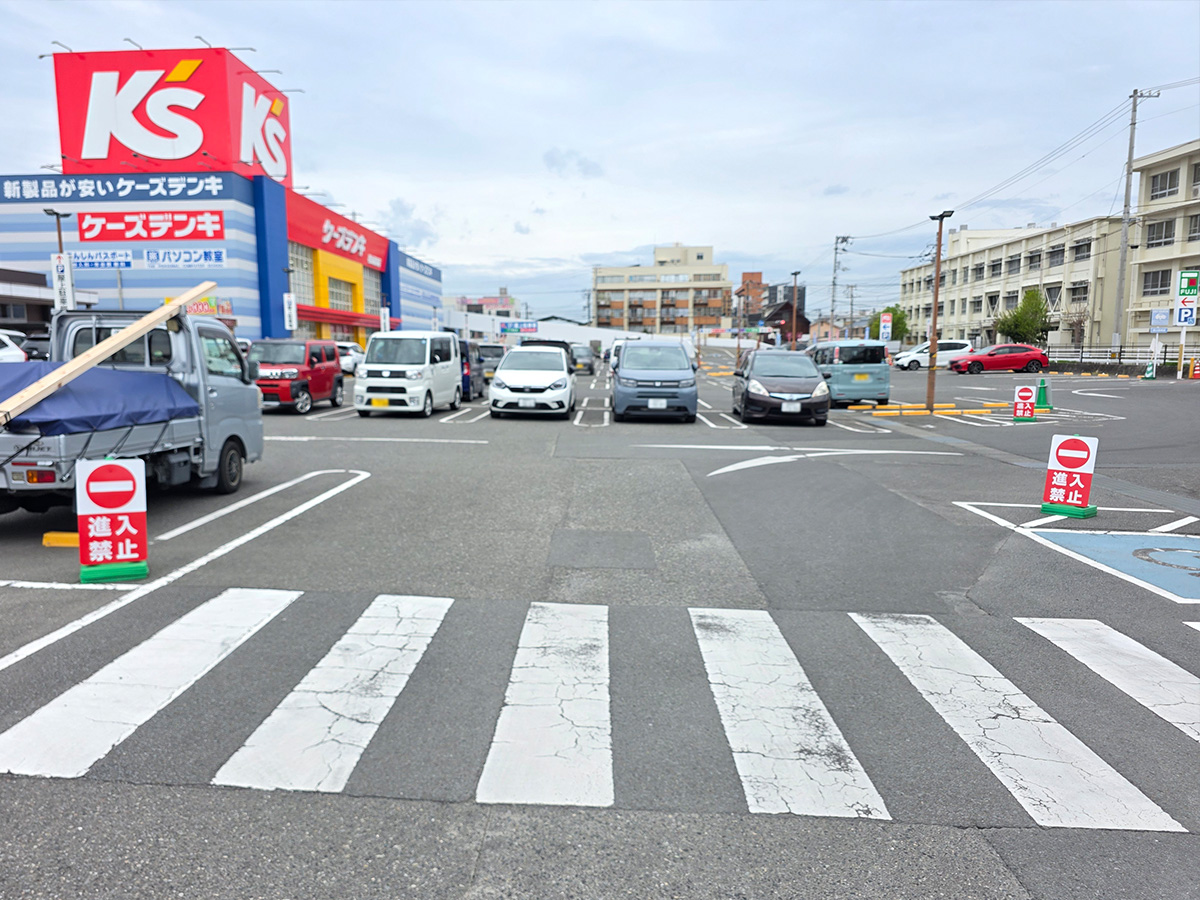

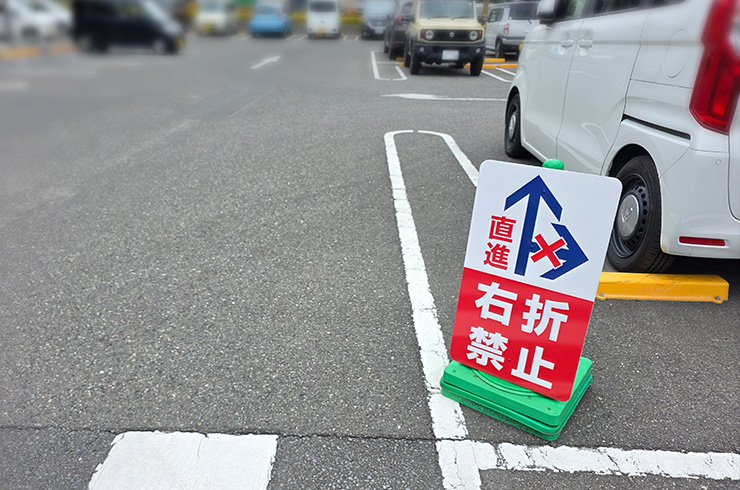

先日、松山市内のフジ藤原店様の駐車場に20台ほど設置させていただきました！

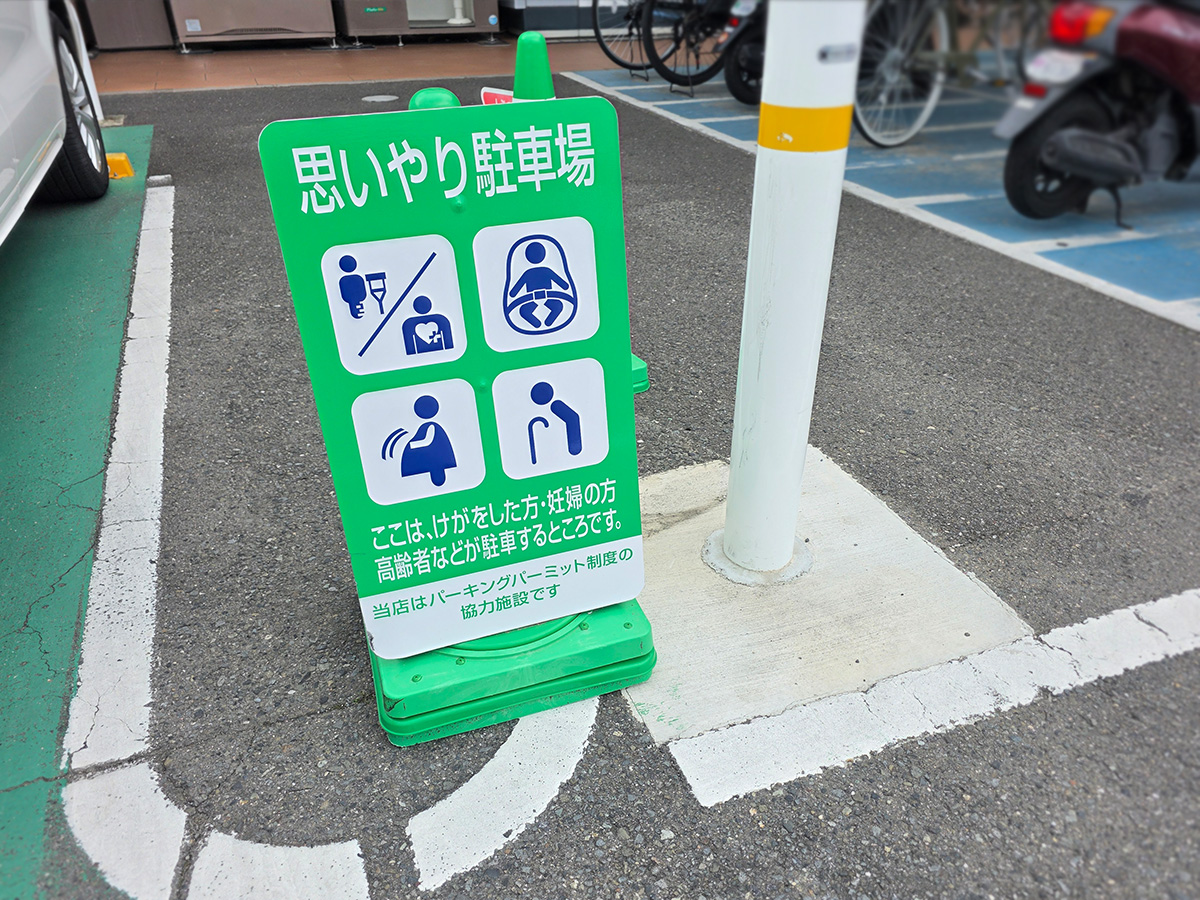

駐車場内に注意喚起の案内等を数種類設置しております。

以前もポールに注意喚起の表示をつけさせていただいたことがあるのですが、

その時の物よりも表示面が大きい為、標識などが大きく、より見やすいものになっていると思います。

難点があるとしたら、車などの大きな物が当たると破損しやすいというところでしょうか…＾＾；


大きな注水スタンドよりもコンパクトで内容の変更も非常に簡単にできますので、

色々なところで活用いただけるアイテムだと思います！


もっと強度のある物を作成したい、大きなものを作成したい、などご希望ございましたら、

是非お気軽にご相談くださいませ！(^o^)丿
